紙成模型塾

名鉄7300系を作る(その1)

講義・型紙集
名鉄800型(1)
名鉄800型(2)
名鉄7300系
投稿作品集
名鉄800型
名鉄7300系

コンテンツ掲載日:2006年06月06日
最終更新日:2007年02月20日

その1>>|その2その3その4

罫線

◆型紙データの利用について

  • 型紙データ(以下、「デ−タ」と略)は、無料でダウンロードすることができます。
  • データのファイル形式は、PDF形式となっています。データを出力する際には、Adobe社が提供するプラグインソフト(Adobe Reader)が必要です。
  • データの利用に係る一切のトラブルについて責任は負いかねます。
  • データの利用は私的な目的のものに限ります。データの再配布、商業的利用、改変に関しては、あらゆることを禁じます。
罫線

◆型紙データ


名古屋鉄道7300系

7300_01.pdf
(モ7300形7301〜7312、ファイルサイズ:約17KB)
7300_02.pdf
(サ7400形7401〜7403、ファイルサイズ:約15KB)
7300_03.pdf
(モ7450形7451〜7453、ファイルサイズ:約15KB)
7300_04.pdf
(ク7200形7201〜7212、ファイルサイズ:約16KB)
7300_05.pdf
(ユニットクーラー4輌分、ファイルサイズ:約17KB)

  • 上記のファイル名をクリックすると、別ウインドウが開いてデータをダウンロードすることができます。
  • データは、A4サイズの用紙に出力することができます。
  • 使用する用紙の厚みはt0.4またはt0.3が推奨です。それ以外の厚みでは完成後の実感を損なったり、強度不足を招く場合があります。
  • 屋根を美しく曲げるため、紙の目(繊維の方向は)は縦目を使用することをお勧めします。

罫線

◆名鉄7300系について

7300系は昭和46/1971年に誕生しました。誕生とは言っても車輌の下回りは戦後間もなくに登場した3800系(一部は800系)のものを流用した、いわゆる車体更新車です。
下の一連の作例写真でもご覧のように、下回りでごつい旧型電車の様態を持つ一方で、上回りはパノラマカー並みのスマートさというアンバランスさが何とも言えないスタイルとなっています。登場時はミュージックホーンも取り付けられ、支線区へ直通する特急として重宝されていました。
また、800系をはじめとする他のツリカケ駆動の系列(自動進段制御車:AL車)と併結運転する姿がよく見られました。
昭和時代の末期になって、名鉄でも国鉄の分割民営化を意識した体質改善が一気に進み、AL車たちは急速に姿を消していきましたが、車体が比較的新しかったことと、冷房車であったことが幸いしたのか、7300系については平成9/1997年まで生き長らえました。
それ以降は活躍の場を傍系の豊橋鉄道に移しましたが、そこでの活躍は短命なものに終わり、平成12/2000年には東急電鉄からやってきた7200系ステンレスカーにバトンを渡して引退しました。

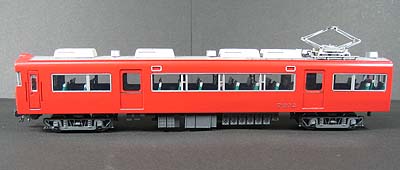

モ7300
モ7300(←豊橋・岐阜→)

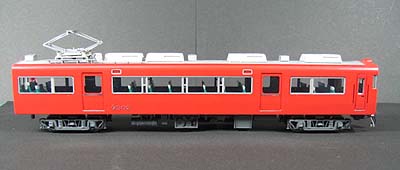

モ7300
モ7300(←岐阜・豊橋→)

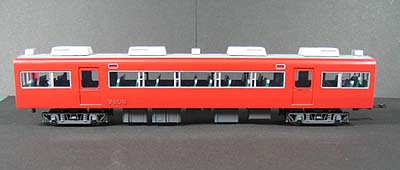

サ7400
サ7400(←豊橋・岐阜→)

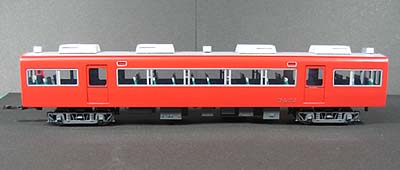

サ7400
サ7400(←岐阜・豊橋→)

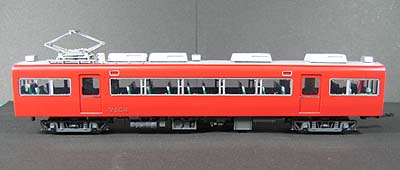

モ7450
モ7450(←豊橋・岐阜→)

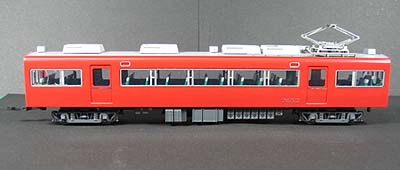

モ7450
モ7450(←岐阜・豊橋→)

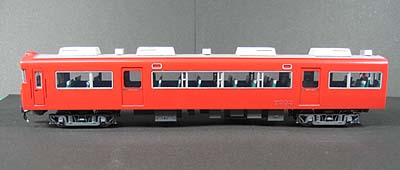

ク7200
ク7200(←豊橋・岐阜→)

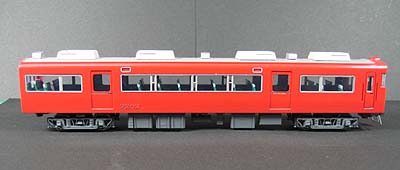

ク7200
ク7200(←岐阜・豊橋→)
